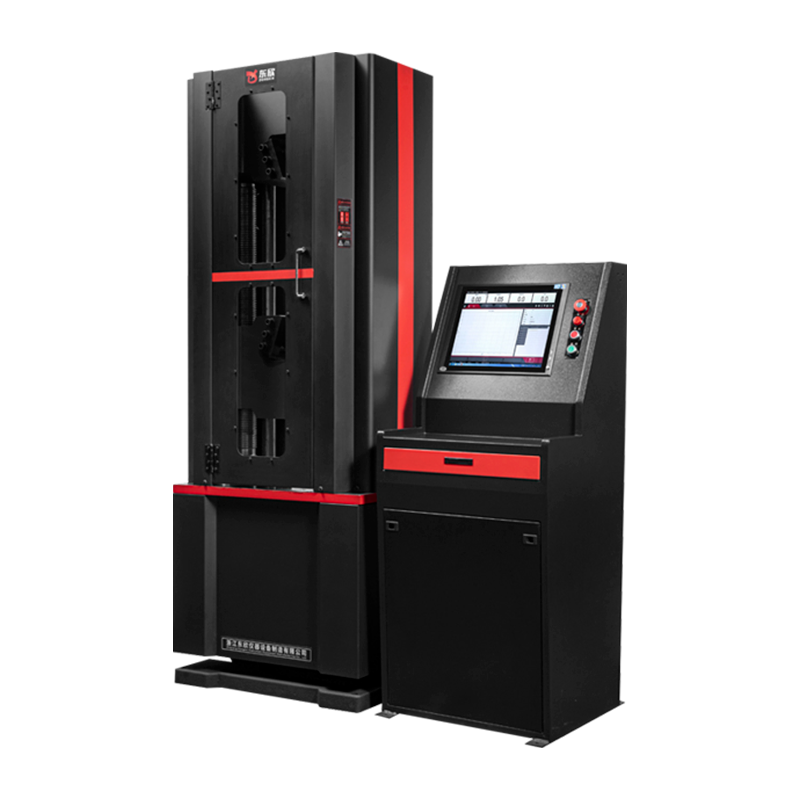

WAW-100/300/600/1000B Mikrocomputerstyret elektrohydraulisk servo universel materialetestmaskine

Projekt/Indikator/Model

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

Maksimal belastning

100 kN

300kN

600kN

1000kN

Effektiv rækkevidde

4%-100%F · S

Test af maskinens nøjagtighed

Niveau 1

Struktur

6 søjler, kæber udvendig cylinder, helt åbne kæber

Samlet motoreffekt

AC 380V±10%,1,5kW

Relativ fejl ved indikationen

±1 %

Sænk kæbens løftehastighed

300 mm/min

Den maksimale afstand af det ekstruderede rum

650 mm

650 mm

680 mm

700 mm

Maksimal spændebredde for flade prøver

75 mm

75 mm

80 mm

90 mm

Flad prøvefastspændingstykkelse

0-15 mm

0-15 mm

0-20 mm

0-40 mm

Gribediameter af det runde eksemplar

Φ6-20 mm

Φ10-28 mm

φ13-36 mm

φ14-40 mm

Den maksimale afstand mellem bøjningstestens omdrejningspunkter

300 mm

300 mm

300 mm

300 mm

Maksimal slaglængde for cylinderstemplet

200 mm

200 mm

200 mm

200 mm

Effektivt mellemrum mellem de to søjler

350 mm

400 mm

450 mm

490 mm

Styreskab (LxBxH)

600x650x1400mm

Styreskabsvægt kg

300

Hovedenhed (længde x bredde x højde)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

Nettovægten af hele maskinen er kg

1100

1300

1600

2100
