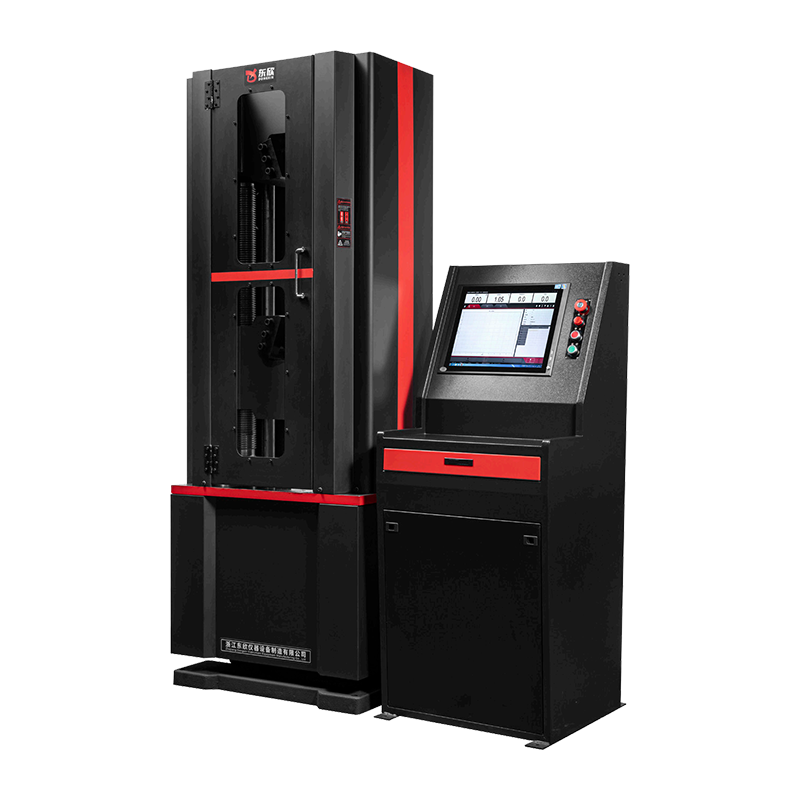

WAW-600/1000G Mikrocomputerstyret elektro-hydraulisk servo universel materialetestmaskine til stålstænger og -strenge med dobbelt formål

Vare/indikator/model

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

Maksimal belastning

100kN

300kN

600kN

1000kN

Effektiv rækkevidde

4%-100%F·S

Nøjagtighed af testmaskine

Niveau 1

Struktur

6 søjler, kæber udvendig oliecylinder, kæber med fuld åbning

Samlet motoreffekt

AC380V±10%，1,5kW

Den relative fejl for den angivne værdi

±1 %

Løftehastighed under kæben

300 mm/min

Stræk den maksimale afstand af rummet

650 mm

650 mm

680 mm

700 mm

Den maksimale spændebredde af den flade prøve

75 mm

75 mm

80 mm

90 mm

Flad prøvefastspændingstykkelse

0-15 mm

0-15 mm

0-20 mm

0-40 mm

Rund prøvefastspændingsdiameter

Φ6-20 mm

Φ10-28 mm

Φ13-36 mm

Φ14-40 mm

Den maksimale afstand mellem bøjningstestens omdrejningspunkter

300 mm

300 mm

300 mm

300 mm

Maksimal slaglængde for cylinderstempel

200 mm

200 mm

200 mm

200 mm

Effektivt mellemrum mellem de to søjler

350 mm

400 mm

450 mm

490 mm

Kontrolskab (L x B x H)

600x650x1400mm

Styreskabets vægt er kg

300

Vært (LxBxH)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

Nettovægten af hele maskinen kg

1100

1300

1600

2100
